Wellenkupplungen und Reduzierhülsen        Shaft Couplings and Bore Reducers

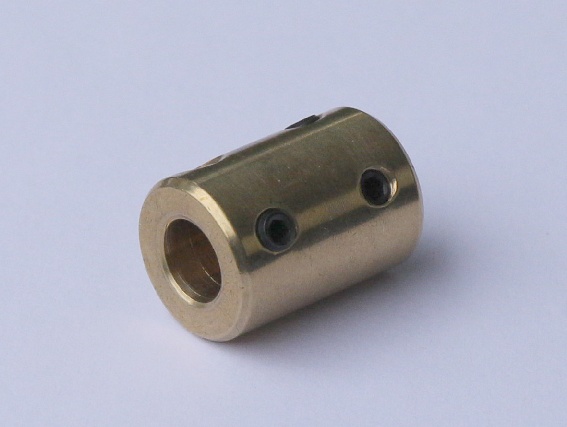

Starre Wellenkupplungen

-- Material: Messing oder Stahl vernickelt
-- Kann keine Winkelfehler oder Achsversatz ausgleichen
-- Für gleiche oder unterschiedliche Wellen-Durchmesser auf beiden Seiten

Solid shaft coupling

-- Material: Brass or steel nickel plated
-- Not suitable for angle deflections or radial shaft deflections
-- For equal or different shaft diameters on both sides

Außen-Durchmesser
Outside diameter
Länge
Length
Material
Material
Verfügbare Bohrungs-Durchmesser
Available bore diameters
14mm 22mm Stahl
Steel
  6mm-6mm,  6mm-8mm,  8mm-8mm
14mm 22mm Messing
Brass
  8mm-8mm
16mm 22mm Messing
Brass
  5mm-5mm,  5mm-6mm, 5mm-8mm,  5mm-10mm,
  6mm-6mm,  6mm-7mm, 6mm-8mm,  6mm-10mm,  6.35mm-8mm
  7mm-7mm,  7mm-8mm,  7mm-10mm,  8mm-8mm,  8mm-10mm,  10mm-10mm
16mm 22mm Stahl
Steel
  6mm-10mm,  8mm-10mm,  10mm-10mm
20mm 25mm Messing
Brass
  8mm-12mm,  10mm-12mm,  12mm-12mm
20mm 22mm Messing
Brass
  12mm-12mm

Preis incl. MwSt.:  6.00 EUR
Price including VAT: 6.00 EUR

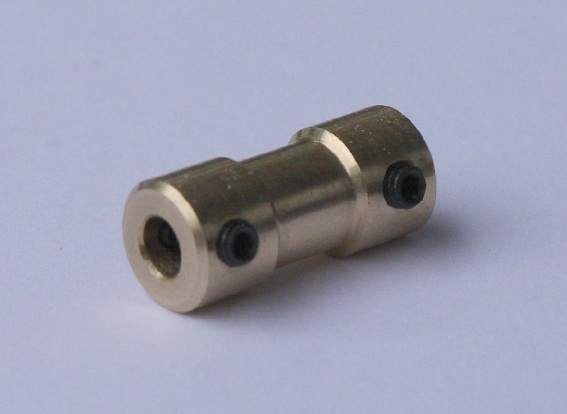

Starre Wellenkupplungen

-- Material: Messing
-- Kann keine Winkelfehler oder Achsversatz ausgleichen
-- Für gleiche oder unterschiedliche Wellen-Durchmesser auf beiden Seiten
-- Außen-Durchmesser 9mm
-- Länge 20mm

Solid shaft coupling

-- Material: Brass
-- Not suitable for angle deflections or radial shaft deflections
-- For equal or different shaft diameters on both sides
-- Outside diameter 9mm
-- Length 20mm

Verfügbare Bohrungs-Durchmesser   Available bore diameters
  2mm-2mm,  2mm-2.3mm,  2mm-3mm,  2mm-3.17mm,  2mm-4mm,  2mm-5mm,  2mm-6mm
  2.3mm-2.3mm,  2.3mm-3mm,  2.3mm-3.17mm,  2.3mm-4mm,  2.3mm-5mm
  3mm-3mm,  3mm-3.17mm,  3mm-4mm,  3mm-5mm,  3mm-6mm
  3.17mm-3.17mm,  3.17mm-4mm,  3.17mm-5mm
  4mm-4mm,  4mm-5mm,  4mm-6mm
  5mm-5mm,  5mm-6mm
  6mm-6mm

Preis incl. MwSt.: 5.00 EUR
Price including VAT: 5.00 EUR

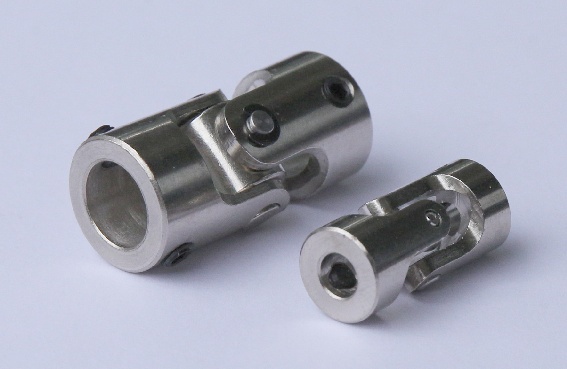

Kardan-Kupplungen

-- Material: Stahl vernickelt
-- Kann Winkelfehler ausgleichen, aber hat eine nichtlineare Winkelübertragungsfunktion
-- Für gleiche oder unterschiedliche Wellen-Durchmesser auf beiden Seiten
Cardanic couplings

-- Material: Steel Nickel plated
-- Suitable for angle deflections, but has a nonlinear angle transfer function
-- For equal or different shaft diameters on both sides

Außen-Durchmesser
Outside diameter
Länge
Length
Verfügbare Bohrungs-Durchmesser
Available bore diameters
8mm 18mm   2mm-2mm,  2mm-2.3mm,  2.3mm-2.3mm
9mm 23mm   2.3mm-3mm,  2.3mm-4mm,  3mm-3mm,  3mm-3.17mm
  3mm-4mm,  3.17mm-3.17mm,  3.17mm-4mm,  4mm-4mm
11mm 24mm   3mm-5mm,  3.17mm-5mm,  4mm-5mm,  4mm-6mm,  5mm-5mm,  5mm-6mm,  6mm-6mm
11mm 23mm   3mm-6mm
14mm 25mm   3mm-8mm,  4mm-8mm,  5mm-8mm,  6mm-8mm,  8mm-8mm
16mm 34mm   8mm-10mm,  10mm-10mm

Preis incl. MwSt.: 10.00 EUR
Price including VAT: 10.00 EUR

Starre Wellenkupplungen

-- Material: Aluminium
-- Kann keine Winkelfehler oder Achsversatz ausgleichen
-- Für gleiche oder unterschiedliche Wellen-Durchmesser auf beiden Seiten
Solid shaft coupling

-- Material: Aluminium
-- Not suitable for angle deflections or radial shaft deflections
-- For equal or different shaft diameters on both sides
Außen-Durchmesser
Outside diameter
Länge
Length
Verfügbare Bohrungs-Durchmesser
Available bore diameters
15mm 20mm   2mm-2mm,
  4mm-4mm,
  5mm-5mm,  5mm-6mm, 5mm-8mm
16mm 16mm   3mm-5mm,  3mm-6mm,
  4mm-5mm,  4-6.35mm,
  5mm-5mm,  5mm-6mm,  5mm-8mm,
  6mm-6mm,  6mm-6.35mm,
  6.35mm-6.35mm,
  8mm-8mm
20mm 20mm   3mm-8mm,
  5mm-5mm,  5mm-8mm,  5mm-10mm,
  6mm-6mm,  6mm-8mm,
  6.35mm-8mm,
  8mm-8mm,  8mm-10mm,
  10mm-10mm
20mm 25mm   4mm-4mm,  4mm-5mm,  4mm-6mm,  4mm-6.35mm,  4mm-8mm,  4mm-10mm,
  5mm-5mm,  5mm-6mm,  5mm-6.35mm,  5mm-7mm,  5mm-8mm,  5mm-10mm,
  6mm-6mm,  6mm-6.35mm,  6mm-7mm,  6mm-8mm,  6mm-9,53mm,  6mm-10mm,
  6.35mm-6.35mm,  6.35mm-8mm,  6.35mm-9.53mm,  6.35mm-10mm,
  8mm-8mm,  8mm-10mm,
  10mm-10mm
25mm 30mm   5mm-5mm,  5mm-8mm,  5mm-10mm,  5mm-12mm,
  6mm-6mm,  6mm-8mm,  6mm-10mm,
  6.35mm-6.35mm,  6.35mm-8mm,  6.35mm-10mm,  6.35mm-12mm,  6.35mm-12-7mm,
  8mm-8mm,  8mm-10mm,  8mm-12mm,
  10mm-10mm,  10mm-12mm,  10mm-12.7mm,
  12mm-12mm,  12mm-12.7mm,
  12.7mm-12.7mm


Preis incl. MwSt.: 10.00 EUR
Price including VAT: 10.00 EUR

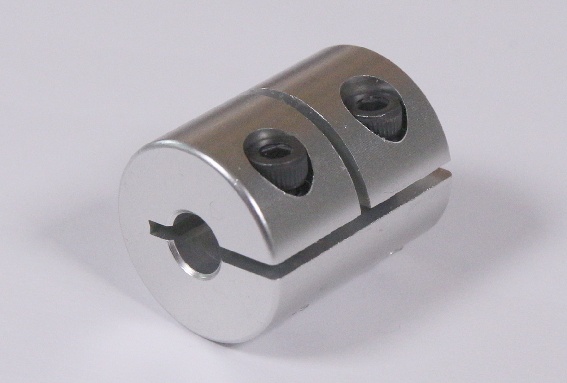

Starre Wellenkupplungen

-- Material: Aluminium
-- Kann keine Winkelfehler oder Achsversatz ausgleichen
-- Für gleiche oder unterschiedliche Wellen-Durchmesser auf beiden Seiten
Solid shaft coupling

-- Material: Aluminium
-- Not suitable for angle deflections or radial shaft deflections
-- For equal or different shaft diameters on both sides
Außen-Durchmesser
Outside diameter
Länge
Length
Verfügbare Bohrungs-Durchmesser
Available bore diameters
25mm 40mm   5mm-6mm,  5mm-8mm,  5mm-10mm
  6mm-6mm,  6mm-8mm,  6mm-10mm,  6mm-12mm
  6.35mm-6mm,  6.35mm-6.35mm,  6.35mm-8mm,  6.35mm-10mm,  6.35mm-12mm,
  8mm-8mm,  8mm-10mm,  8mm-12mm
  10mm-10mm,  10mm-12mm
  12mm-12mm



Preis incl. MwSt.: 15.00 EUR
Price including VAT: 15.00 EUR
Wellenkupplungen Typ Oldham

-- Aussen-Durchmesser: 12.7 mm
-- Gesamtlänge: 15.9 mm
-- Material: Messing
-- Kann Winkelfehler und Achsversatz ausgleichen
-- Verfügbare Wellendurchmesser:
3.0mm, 4.0mm, 5.0mm, 6.0mm, 1/8" (3.175mm), 3/16" (4.763mm), 1/4" (6.35mm), oder ungebohrt
-- Andere Wellendurchmesser sind möglich, bitte anfragen

Bitte beachten Sie dass eine komplette Kupplung aus zwei Hälften und einer Kupplungs-Scheibe besteht.

Preise incl. MwSt.:_
Eine Kupplungs-Hälfte:  12.00 EUR
Eine schwarze Kupplungs-Scheibe:  2.00 EUR
Shaft couplings (Oldham Style)

-- Outside Diameter: 12.7 mm = 1/2"
-- Total Length: 15.9 mm
-- Material: Brass
-- Suitable for angle deflections and radial shaft deflections
-- Available for different shaft diameters:
3.0mm, 4.0mm, 5.0mm, 6.0mm, 1/8" (3.175mm), 3/16" (4.763mm), 1/4" (6.35mm), or without bore
-- Other bore diameters are possible, please ask

Please note that a complete coupling consists of two halves and a coupling disk.

Prices including VAT:
One half coupling:  12.00 EUR
One black coupling disk:  2.00 EUR
Wellenkupplungen Typ Oldham

-- Aussen-Durchmesser: 19.1 mm
-- Gesamtlänge: 22.0 mm
-- Material: Messing
-- Kann Winkelfehler und Achsversatz ausgleichen
-- Verfügbare Wellendurchmesser:
4.0mm, 5.0mm, 6.0mm, 8.0mm, 3/16" (4.763mm), 1/4" (6.35mm), oder ungebohrt
-- Andere Wellendurchmesser sind möglich, bitte anfragen

Bitte beachten Sie dass eine komplette Kupplung aus zwei Hälften und einer Kupplungs-Scheibe besteht.

Preise incl. MwSt.:_
Eine Kupplungs-Hälfte:  14.00 EUR
Eine schwarze Kupplungs-Scheibe:  3.00 EUR

Shaft couplings (Oldham Style)

-- Outside Diameter: 19.1 mm = 3/4"
-- Total Length: 22.0 mm
-- Material: Brass
-- Suitable for angle deflections and radial shaft deflections
-- Available for different shaft diameters:
4.0mm, 5.0mm, 6.0mm, 8.0mm, 3/16" (4.763mm), 1/4" (6.35mm), or without bore
-- Other bore diameters are possible, please ask

Please note that a complete coupling consists of two halves and a coupling disk.

Prices including VAT:
One half coupling:  14.00 EUR
One black coupling disk:  3.00 EUR

Wellenkupplungen Typ Oldham

-- Aussen-Durchmesser: 25.4 mm
-- Gesamtlänge: 28.4 mm
-- Material: Aluminium eloxiert
-- Kann Winkelfehler und Achsversatz ausgleichen
-- Verfügbare Wellendurchmesser:
5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm, 1/4" (6.35mm), 3/8" (9.525mm), 1/2" (12.7mm) oder ungebohrt
-- Andere Wellendurchmesser sind möglich, bitte anfragen

Bitte beachten Sie dass eine komplette Kupplung aus zwei Hälften und einer Kupplungs-Scheibe besteht.

Preise incl. MwSt.:
Eine Kupplungs-Hälfte:  18.00 EUR
Eine schwarze Kupplungs-Scheibe:  4.00 EUR
Shaft couplings (Oldham Style)

-- Outside Diameter: 25.4 mm = 1"
-- Total Length: 28.4 mm
-- Material: Anodized Aluminium
-- Suitable for angle deflections and radial shaft deflections
-- Available for different shaft diameters:
5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm, 1/4" (6.35mm), 3/8" (9.525mm), 1/2" (12.7mm) or without bore
-- Other bore diameters are possible, please ask

Please note that a complete coupling consists of two halves and a coupling disk.

Prices including VAT:
One half coupling:  18.00 EUR
One black coupling disk:  4.00 EUR

Metallbalg-Wellenkupplungen

-- Maximaler Aussen-Durchmesser: 34 mm
-- Gesamtlänge: 40 mm
-- Absolut Spielfrei
-- Material: Aluminium / Edelstahl
-- Maximale Wellenverlagerungen:
-- Winkel +- 2.5°
-- Radial +- 0.1 mm
-- Axial +- 0.6 mm
-- Maximales Drehmoment: 7.5 Nm
-- Verfügbare Wellendurchmesser:
10.0mm

Preis incl. MwSt:  40.00 EUR

Bellows Couplings

-- Maximum Outside Diameter: 34 mm
-- Total Length: 40 mm
-- Zero backlash
-- Material: Aluminium
-- Maximum Deflections:
-- Angle +- 2.5°
-- Radial +- 0.1 mm
-- Axial +- 0.6 mm
-- Maximum Torque: 7.5 Nm
-- Available for different shaft diameters:
10.0mm

Price including VAT:  40.00 EUR

Wellenkupplung mit Polymer-Element

-- Aussen-Durchmesser: 20 mm
-- Gesamtlänge: 30 mm
-- Absolut spielfrei

-- Material: Aluminium
-- Kann nur Winkelfehler ausgleichen, aber keinen Wellenversatz
-- Wahlweise mit Klemmschraube (links) oder mit Klemmnabe(rechts)
-- Auf Wunsch auch mit Nut für Passfeder
-- Verfügbare Wellendurchmesser:
5.0mm, 6.0mm, 1/4" (6.35mm), 8.0mm, 10.0mm, oder ungebohrt
-- Andere Wellendurchmesser sind möglich, bitte anfragen

Preise incl. MwSt:
Eine Hälfte mit Bohrung 5mm, 6mm, 6.35mm, 8mm oder 10mm (ohne Passfeder-Nut): 14.00 EUR
Eine Hälfte mir Bohrung 10mm mit 3mm Passfeder-Nut: 16.00 EUR
Eine Hälfte, ungebohrt: 8.00 EUR
Ein gelbes Polymer-Element: 2.50 EUR

Polymer Couplings

-- Outside Diameter: 20 mm
-- Total Length: 30 mm
-- Zero backlash
-- Material: Anodized Aluminium
-- Is only suitable for angle deflections, not for radial shaft deflections
-- Is available with setting screw (left) or with clamp hub (right)
-- Is available with or without groove for key
-- Available for different shaft diameters:
5.0mm, 6.0mm, 1/4" (6.35mm), 8.0mm, 10.0mm, or without bore
-- Other bore diameter are possible, please ask

Prices including VAT:
One half with bore 5mm, 6mm, 6.35mm, 8mm or 10mm (without keyway): 14.00 EUR
One half with bore 10mm with 3mm keyway: 16.00 EUR
One half without bore: 8.00 EUR
One yellow polymer element: 2.50 EUR
Wellenkupplung mit Polymer-Element
-- Aussen-Durchmesser: 30 mm
-- Gesamtlänge: 35 mm
-- Absolut spielfrei

-- Material: Aluminium
-- Kann nur Winkelfehler ausgleichen, aber keinen Wellenversatz
-- Wahlweise mit Klemmschraube oder mit Klemmnabe (siehe Foto)
-- Auf Wunsch auch mit Nut für Passfeder (siehe Bild)
-- Verfügbare Wellendurchmesser:
10.0mm, 12.0mm, oder ungebohrt
-- Sonderanfertigungen für andere Wellendurchmesser sind möglich

Preise incl. MwSt:
Eine Hälfte mit Bohrung 10mm oder 12mm (ohne Passfeder-Nut): 18.00 EUR
Eine Hälfte mir Bohrung 10mm oder 12mm mit 3mm Passfeder-Nut: 20.00 EUR
Eine Hälfte, ungebohrt: 10.00 EUR
Ein gelbes Polymer-Element: 3.50 EUR
Polymer Couplings
-- Outside Diameter: 30 mm
-- Total Length: 35 mm
-- Zero backlash
-- Material: Anodized Aluminium / Stainless Steel
-- Is only suitable for angle deflections, not for radial shaft deflections
-- Is available with setting screw or with clamp hub (as shown)
-- Is available with or without groove for key (as shown)
-- Available for different shaft diameters:
10.0mm, 12.0mm, or without bore -- Other bore diameter are possible, please ask

Prices including VAT:
One half with bore 10mm or 12mm (without keyway): 18.00 EUR
One half with bore 10mm or 12mm with 3mm keyway: 20.00 EUR
One half without bore: 10.00 EUR
One yellow polymer element: 3.50 EUR

Reduzierhülsen
Länge 12mm oder 19mm
Bore reducers
Length: 12mm oder 19mm

Durchmesser aussen
outside diameter
Durchmesser innen
inside diameter
Länge
Length
Material
Material
Preis incl. MwSt.
Price including VAT
6mm  +0.013mm -0.025mm 5mm +0.025mm -0mm 12mm Aluminium 10.00 EUR
8mm  +0.013mm -0.025mm 5mm +0.025mm -0mm 12mm Aluminium 10.00 EUR
8mm  +0.013mm -0.025mm 6mm +0.025mm -0mm 12mm Aluminium 10.00 EUR
8mm  +0.013mm -0.025mm 6mm +0.025mm -0mm 19mm Aluminium 10.00 EUR
10mm  +0.013mm -0.025mm 5mm +0.025mm -0mm 12mm Aluminium 10.00 EUR
1/4"  +0.0005" -0.001" 5mm +0.025mm -0mm 12mm Aluminium 10.00 EUR
3/8"  +0.0005" -0.001" 5mm +0.025mm -0mm 12mm Aluminium 10.00 EUR
1/4"  +0.0005" -0.001" 6mm +0.025mm -0mm 12mm Messing
Brass
10.00 EUR
